Winjupos - Partie 1 dé-rotation d'images   , la dé-rotation d'images consiste à réaliser des Vidéos d'une durée suivant la Planète et son Télescope , par ex. 90s sur Jupiter avec un C11. Par contre on va enchaîner les vidéos  en laissant 5 à 20s de temporisation entre les acquisitions. Certains vont jusqu'à 20 film de 90s ce qui va correspondre à 90*20= 30mn , Perso je ne vais pas au delà de 20 mn , ce temps total cumulé et d'ailleurs soumis à controverse, il faut tester ...... Cette dé-rotation d'images donne de très bon résultats d'améliorations de la résolution . création 18 juin 2021

## Dans un premier temps , la démo est effectuée avec AutoStakkert et Registax6 , on pourra si besoin avec Astrosurface qui malheureusement pour l'instant ne permet pas des traitements en Batch .

--------------------------------------------

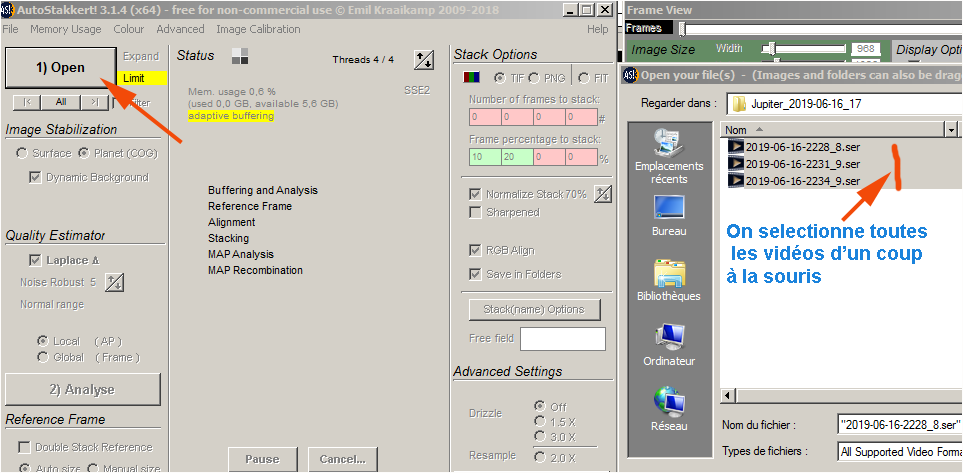

1- ) On va sélectionner TOUTES les vidéos d'un coup à la souris , ici 3, mais idem avec 5 , 10 etc toutes celles que l'on va dé-roter

--------------------------------------------

2- ) La 1ère vidéo est chargée , on vérifie les paramètres , niveau de  "stack option" , perso j'indique 10 et 20% d'images à stacker , mais c'est arbitraire

--------------------------------------------

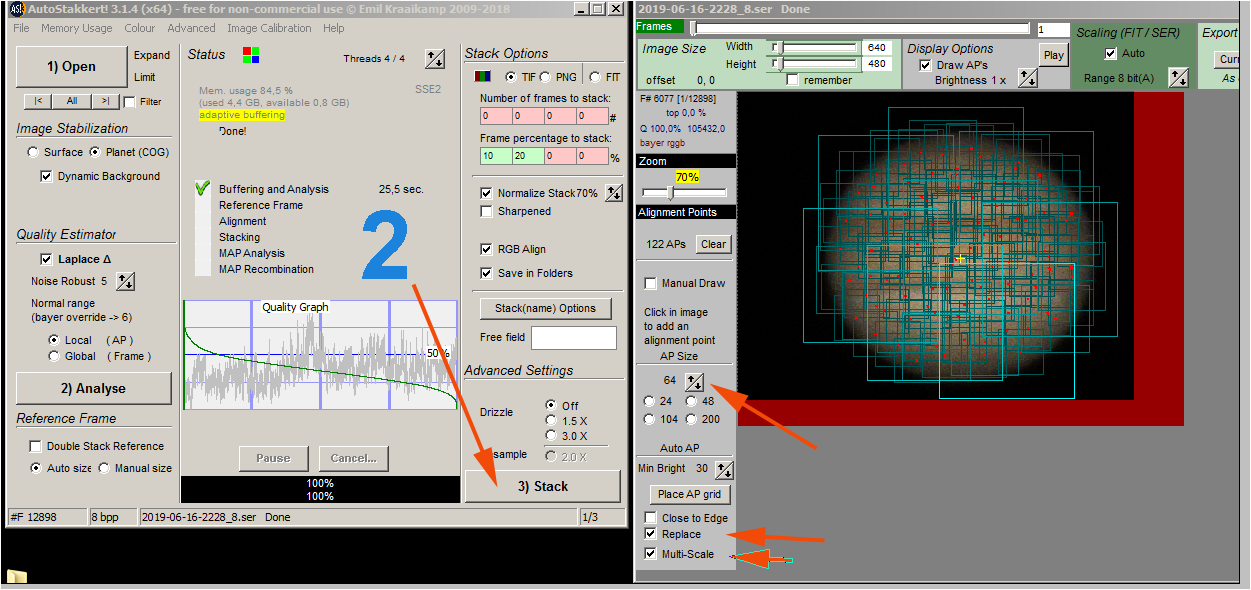

2- ) L'analyse de la première Vidéo est terminée , on renseigne la Taille des AP suivant la Planète , on '" Place AP grid " on coche "Replace et Multi-Scale " enfin c'est ce que je fais .... et on lance le Stack , à partir de là on va boire un canon , car AS va traiter en batch ( à la suite ) toutes les Vidéos

--------------------------------------------

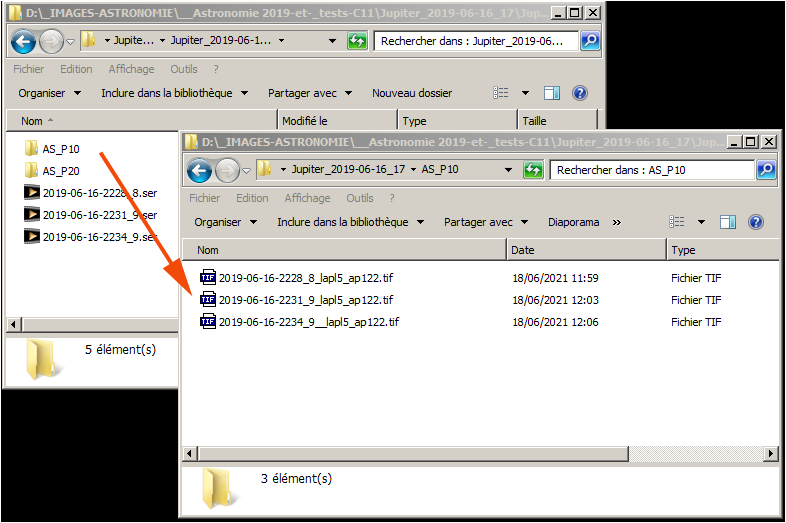

3- ) Les Images issues des 3 vidéos sont créées dans le Dossier de Travail

--------------------------------------------

C'est terminé avec AutoStakkert on passe à Registax6

4- ) On va améliorer un peu les images avec Registax6, on va charger 1 à 1 les images ( je ne sais pas faire en batch )

--------------------------------------------

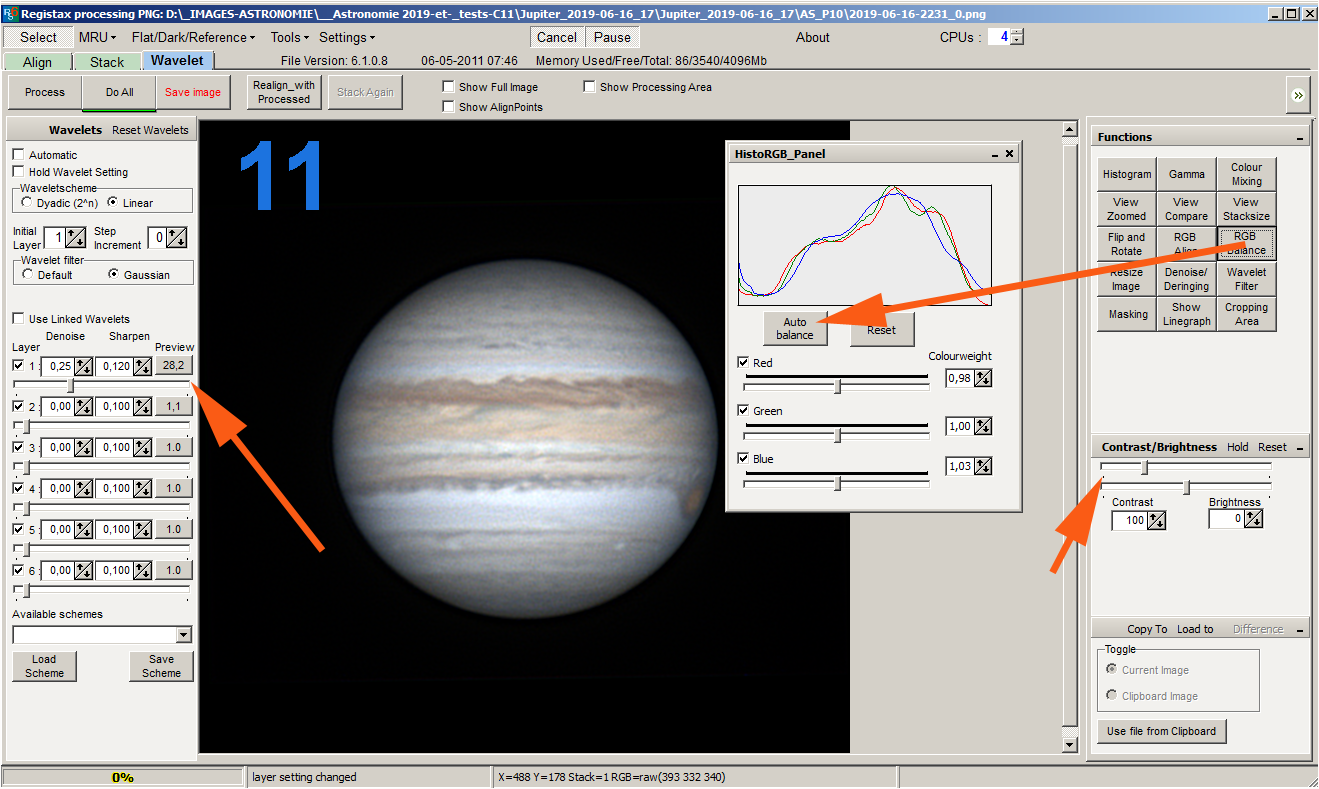

5- ) On va jouer avec les Ondelettes , là il y a une astuce que peu de gens utilisent , il s'agit de crééer des Schémas de valeurs différentes d'ondelettes après quelques essais , on les sauve pour des utilisations futures ,c'est très pratique et ça permet de gagner un temps fou , mais surtout d'obtenir strictement la même qualité d'images pour la dé-dérotation  et (ou) pour des animations

--------------------------------------------

6 ) C'est ici que l'on peut effectuer une " Balance de Blancs " et jouer sur le contraste / Brightness , il faut impérativement Noter les valeurs saisies qui seront appliquées à chaque image afin d'obtenir strictement la même qualité d'images pour la dé-dérotation  et (ou) pour des animations

--------------------------------------------

C'est terminé avec Registax6  on passe à WinJupos

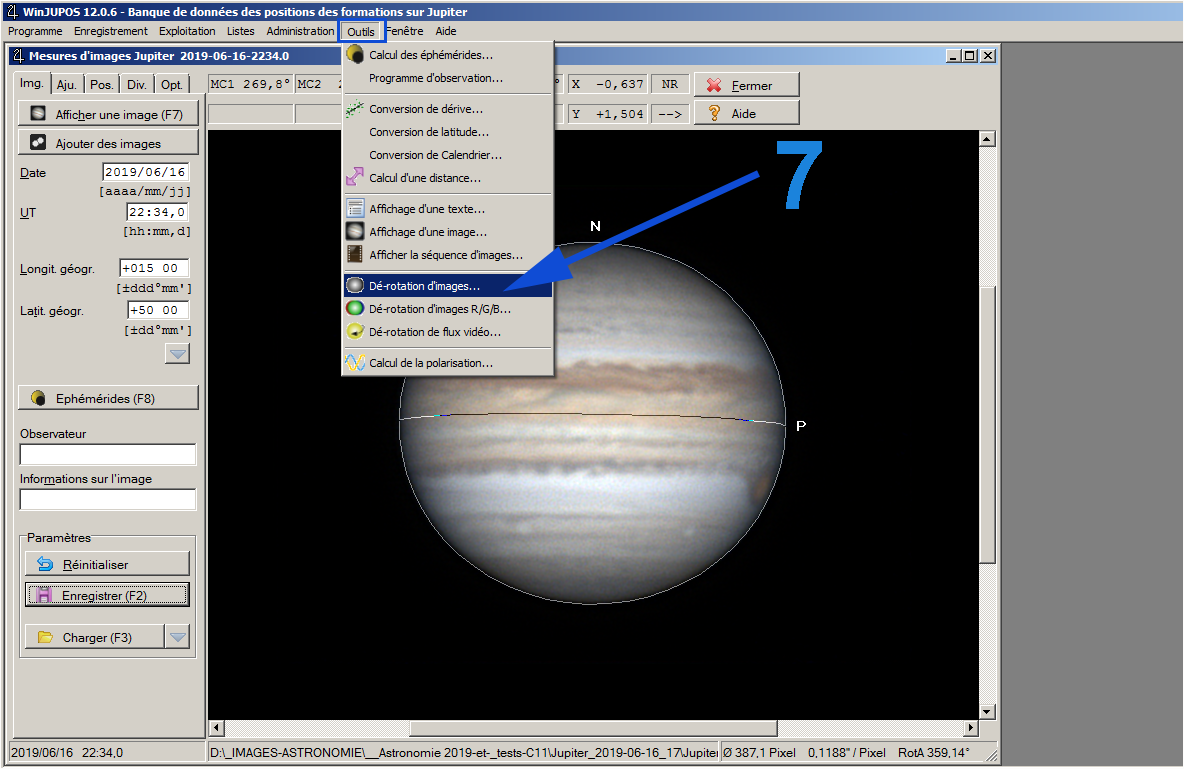

7 ) On s'assure que l'on est sur la bonne Planète , puis on choisi " Dé-Rotation d'Images "

--------------------------------------------

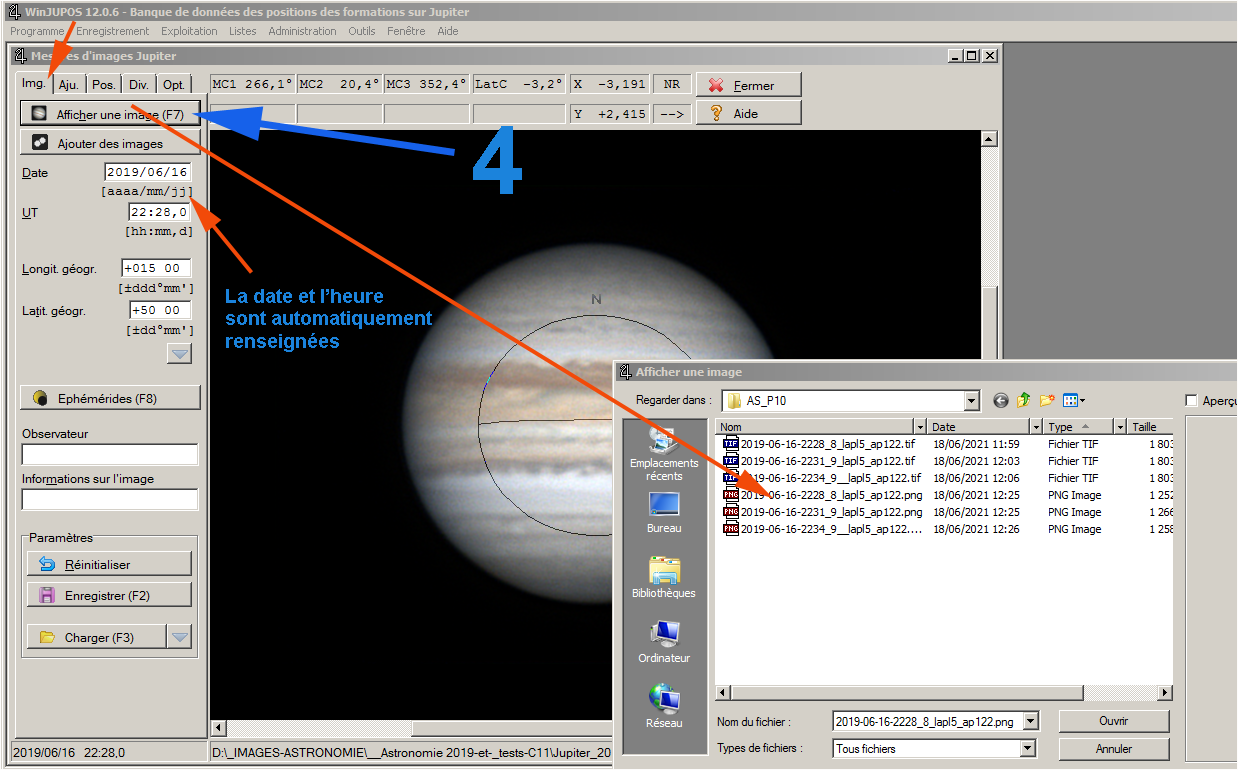

8 ) On charge la 1ere image , la date et heures sont incrémentées automatiquement

--------------------------------------------

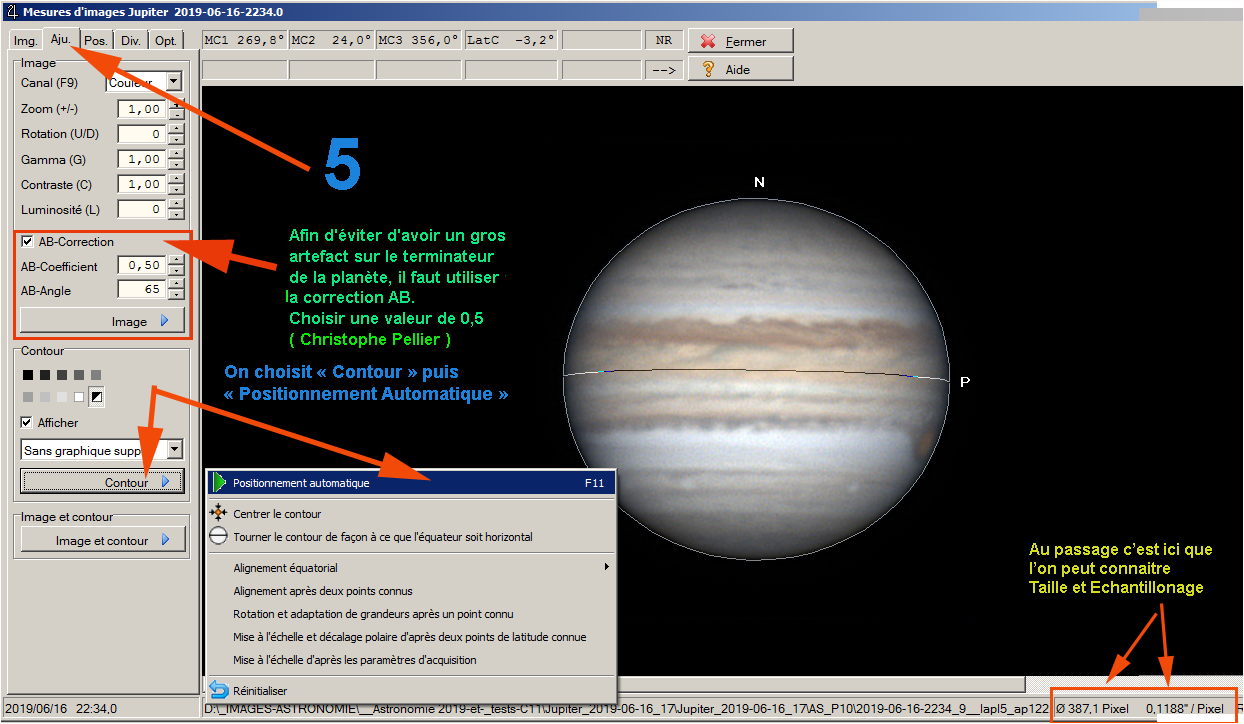

9 ) On passe maintenant à l'ajustement " Ajust " , ou l'on va également ( ou pas ) placer le contour de l'image avec les raccourcis touches WinJupos  .  Astuce , c'est ici que l'on peut connaître la taille de l'image , mais surtout l'échantillonnage

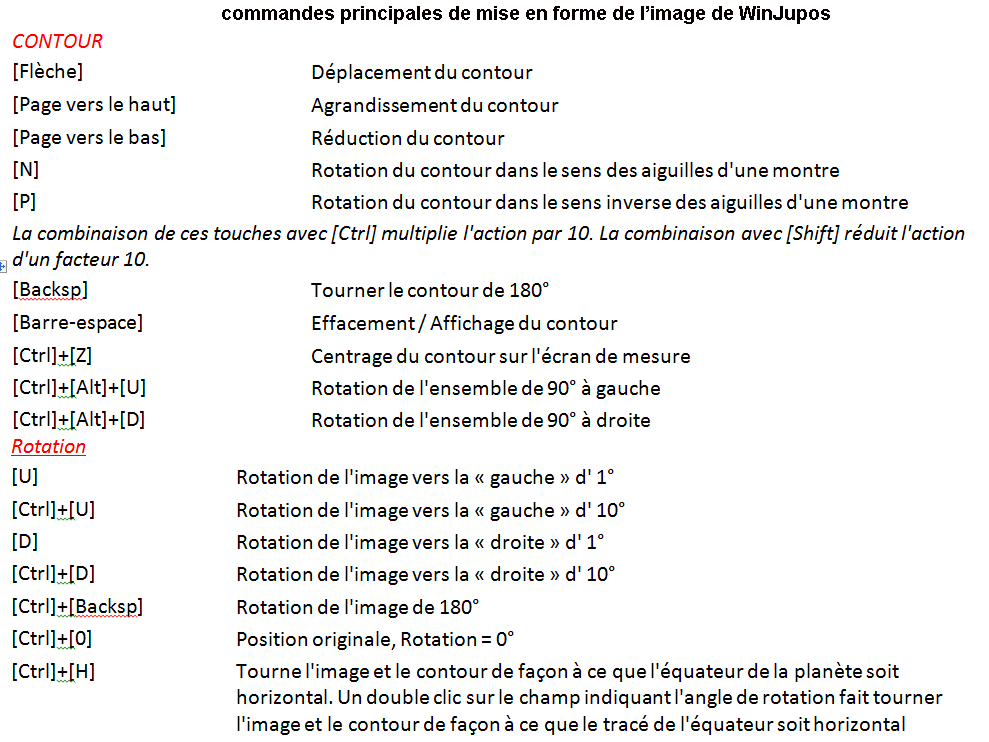

raccourcis claviers commandes ajustement  WinJupos   ( j'ai collationné Tous les raccourcis , clic ici    http://www.bbayle.com/winjupos/wINJUPOS_Cdes.docx )

--------------------------------------------

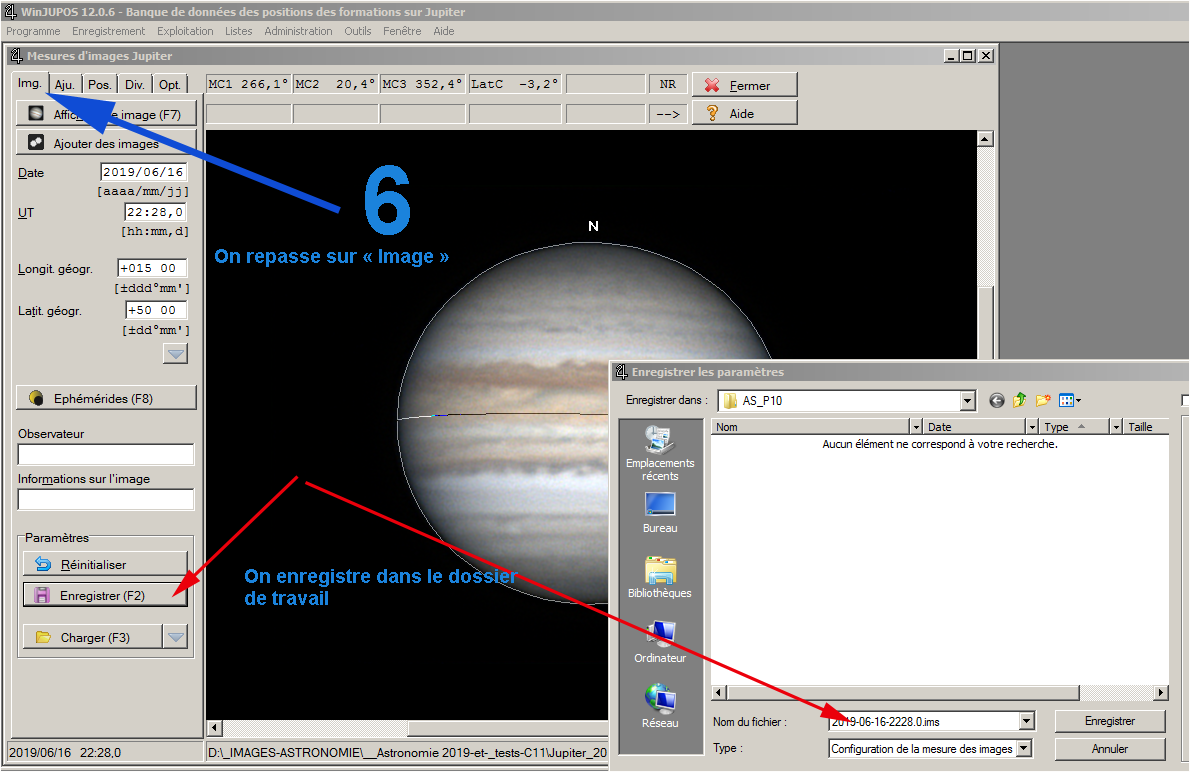

10 ) On revient sur " IMG " , et on sauve l'image de régérence en cours

--------------------------------------------

11 )  on charge une à une toutes les images suivantes  , et là , si le contour est bien positionné au chargement de chaque image , il suffira  d'enregistre chaque nouvelle image , sinon on répète les opérations de 8)  à  10) ...

10 ) On passe à la " Dé-Rotation d'Images "

--------------------------------------------

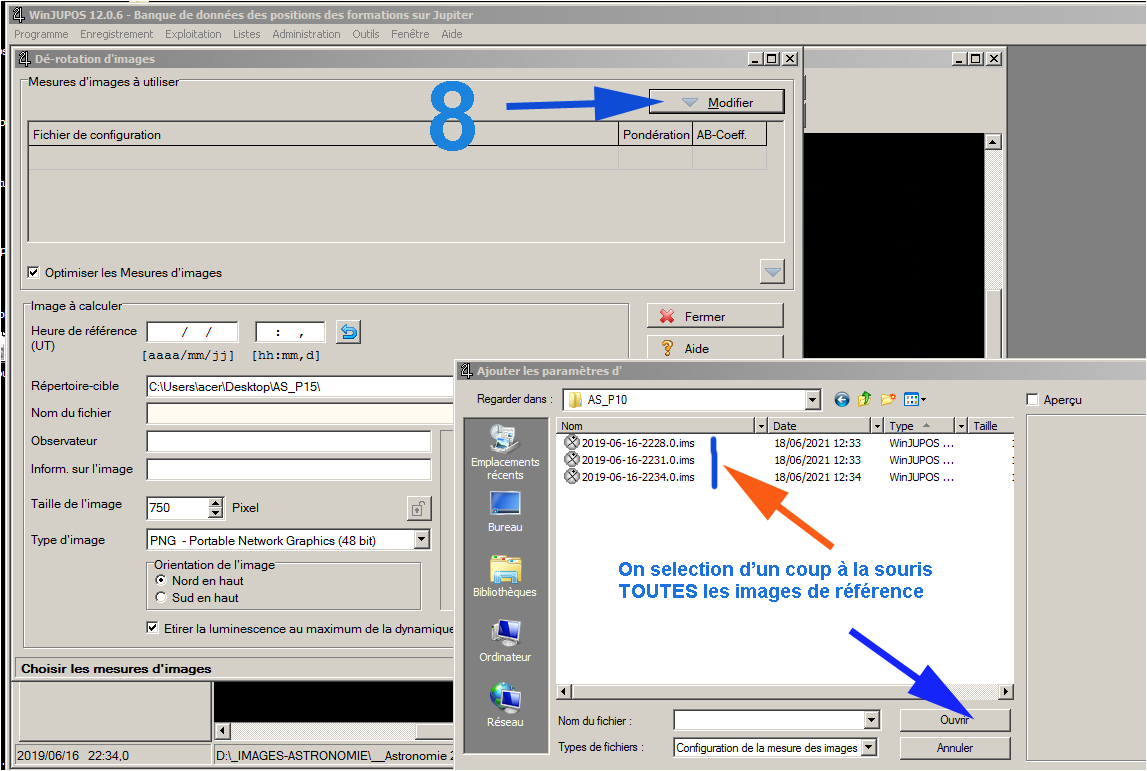

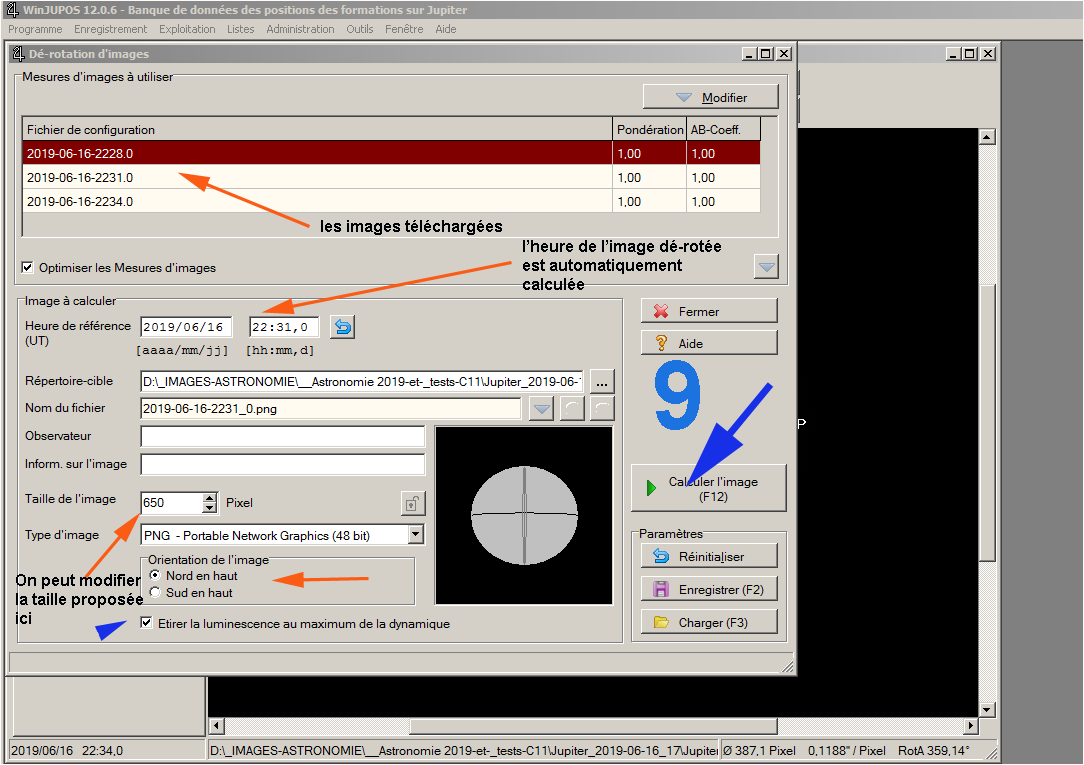

11) On sélectionne TOUTES les images de référence tout d'un coup à la souris

--------------------------------------------

12) On sélectionne les paramètres 'coches) et taille voulus , tout le reste remonte automatiquement

--------------------------------------------

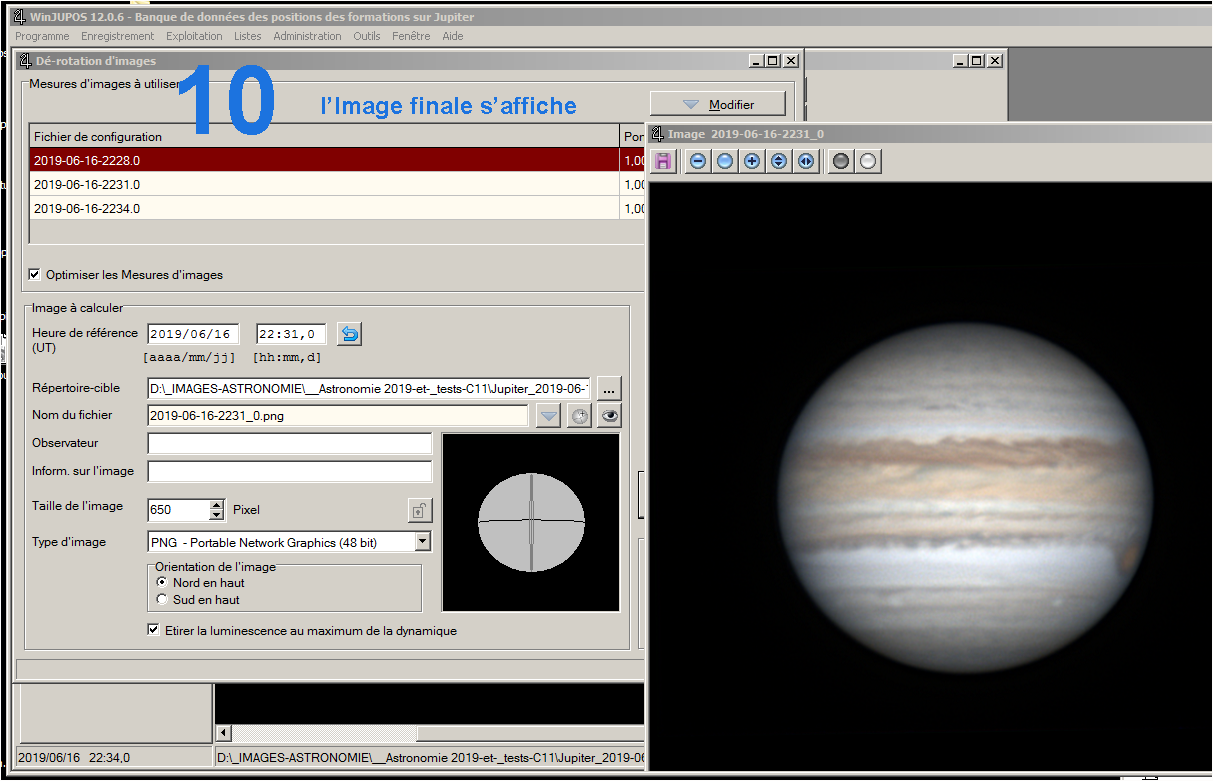

13) l'image finale s'affiche .............miracle de la technologie :-))

--------------------------------------------

14 )  On va appliquer quelques ondelettes avec Registax6

--------------------------------------------

15)  Comparaison ( il n'y a que 3 images dé-rotées ici )




Winjupos - Partie 2 dé-rotation de Vidéos  la dé-rotation de Vidéos s'applique lorsque l'on dépasse Très largement le temps d'acquisition recommandée par exemple si l'on doit poser      2 minutes  sur Mars , pour que la dé-rotation est de l'intérêt, il faut que ce soit sur des acquisitions de plus  de 5mn , certains dé-rote jusqu'à des durées de Vidéo de plus de 20 mn ( c'est un sujet à controverses )

1- Création d'une image de référence pour WinJupos  :     de référence ne veux pas dire de qualité , il ne faut pas après le stack la triturer trop elle sera juste un peu meilleure que celles composant la Vidéo , Winjupos a simplement besoin de ça .

Sur une vidéo *.SER ou *.AVI  qui comporte plusieurs centaines / milliers d'images , on  ne va sélectionner qu'une partie  des images ,  perso je sélectionne 200 images mais c'est arbitraire  .

AutoStakkert  ( 2/3)  sait  très bien faire ça et c'est direct ( inutile de faire ça avec Pipp ou Serplayer ) avec sa fenêtre " Limit " .   Procéder comme suit

--------------------------------------------------------

On va maintenant  "Analyser " puis "Stacker"  de la même façon qu'à l'habitude  MAIS on va Stacker la totalité des Images , ici  200 ,  on ouvre la vidéo ( au passage quelques rappels de paramétrage  du logiciel , flèches rouges )

--------------------------------------------------------

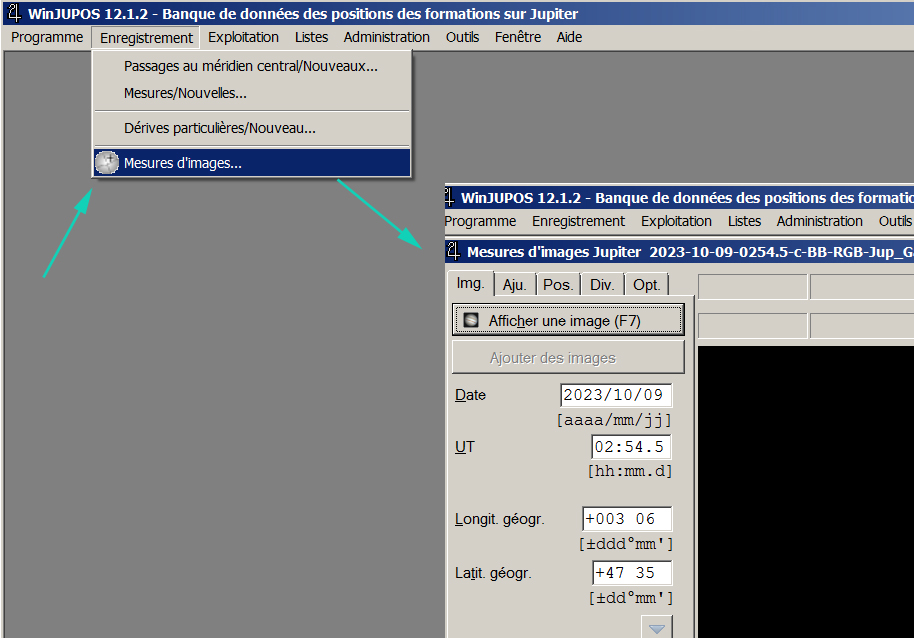

2- On lance WinJupos on va choisir la Planète puis on lance la mesure d'images

--------------------------------------------------------

ensuite on va charger l'image de référence précédemment   crée et l'on renseigne Date et Heure

****Nota :  comme nous avons choisi un nombre d'images dans la vidéo et non pas toute la vidéo, il faut saisir la date et l'heure de début de la vidéo , dans les autres cas , date/heures remontent en automatique .

On va récupérer  l'heure du début de la vidéo ,  soit dans le fichier *.Texte  créé à l'acquisition , soit simplement en ouvrant la vidéo ( serplayer ),  comme il s'agit des premières  images , vu la vitesse d'acquisition, l'heure de début convient parfaitement .

--------------------------------------------------------


--------------------------------------------------------

--------------------------------------------------------

Il va s'agir maintenant de positionner le Contour sur l'image , pour cela il faut utiliser les raccourcis clavier de Winjupos  ** voir les principaux raccourcis  ci-dessous   ( j'ai collationné Tous les raccourcis , clic ici    http://www.bbayle.com/winjupos/wINJUPOS_Cdes.docx )

--------------------------------------------------------

On va donc avec ces touches adapter le Contour à la Planète , Principalement Taille et positionnement de l'équateur ( Jupiter/Mars )



--------------------------------------------------------

On enregistre l'image de référence

--------------------------------------------------------

3- On va pouvoir maintenant lancer la   dé-rotation de  la vidéo

--------------------------------------------------------

3- On va pouvoir maintenant lancer la   dé-rotation de  la vidéo

- charger la vidéo à dé-roter

--------------------------------------------------------

- charger l'image de référence

--------------------------------------------------------

- on lance la Dé-Rotation

--------------------------------------------------------

- A ce stade il faut de la patience ................. suivant  la Taille de la Vidéo



- Ouff!!  c'est terminé , il reste  à traiter dans Autostakkert  la vidéo ainsi créée comme d'habitude

Mon avis personnel c'est qu'il est préférables d'effectuer des dé-rotation d'images  c'est extrêmement  simple , extrêmement rapide et sans doute cela produit de meilleurs résultats .
