TESTS DE RODDIER SUR C11 XLT FASTAR ( de 2011)

Suite aux modifications effectuées en 2019 sur mon C11 XLT Fastar de 2011, http://www.bbayle.com/C11_Xlt_Fastar_Alu/index.html j'ai effectué des Tests de Roddier après avoir les jours précédents fait des essais sur cette manip délicate .

Nuit du 5 au 6 juillet 2019
# 3h de mise en T°c ,
( 2 ventilos souffl/aspir, delta T au moment des Runs, ~0.3 °c, une sonde appuyée sur le primaire et collée sur son pourtour pour ne pas que la colle la sonde est placée sur la grande épaisseur du verre)

Collimation très soignée à Barlow3x sur Véga à + de 78°

En voyant ces résultats , j'ai tenté des Tests de Roddier avec mon matériel

Les paramètres principaux des TESTS WINRODDIER
Il y a beaucoup de paramètres à respecter dans la procédure , je m'en suis rendu compte :-((

!!!!! Le logiciel est très sensibles aux paramètres et conditions utiles des Tests !!!!!,

l'idée est de respecter une procédure j'ai donc pris en compte la doc et les commentaires d'un très long post que j'avais ouvert sur le WinRoddier Mais c'est vrai que parfois on lit un peu trop en diagonale l'existant dans les docs :

doc winroddier : http://www.astrosurf.com/tests/roddier/DocWinRoddier3.rar

il y a un très bon Tutorial ici : http://www.compubuild.com/astro/download/New_WinRoddier_User_Manual.pdf

et un résumé ici : http://www.compubuild.com/astro/download/Roddier_Ver.3.0_Quick-Start_Guide.pdf

un petit soft pour que les tailles et dé focus soient dans les cordes suivant son tube :
http://www.compubuild.com/astro/download/WRCALC.zip

Les paramètres essentiels ! ( ici Tests sur un C11 )

Saisir les paramètres du Tube , puis un dé focus autour de 20 ondes , lancer "calc" , relever les datas,

par ex. : <<<- diamètre de l'image , 254 pix, distance dé focus intra et intra 10.20 mm .>>
- Il faut impérativement utiliser wrcalc , pour calcule diam et distance dé focus.
- respecter ces datas calculées , - perso ,je centre les figures dans une fenêtre de 348*348,
Ce qui permet pour mon C11 "d'arriver" aux diamètres de l'image et distance défocus trouvés dans Wrcalc

- dé focalisation intra/extra au focuser pas au bouton de map pour ne pas bouger le primaire (sur S-C)

- exactitude au plus près des tailles de donnuts intra/extra avec superposition de mires circulaires

- le temps total des prise de vue des couples intra/extra était de 15mn

- durée de pose 60s

- empilage de TOUTES les frames (autostakkert)

- aucun traitement (impératif), seulement empilage de toutes les images du film

- au minimum 3 itérations dans le soft WinRoddier c'est à dire

3 images intra focale et 3 images extra focale

A la suite de ces tests longs et fastidieux , j'ai constitué une Doc qui n'engage que moi ,

Winroddier_BBAYLE_07-2019.pdf

dans le but de me faciliter la vie lors de prochains tests où entre temps j'aurai perdu

sans doute pas mal de neurones .

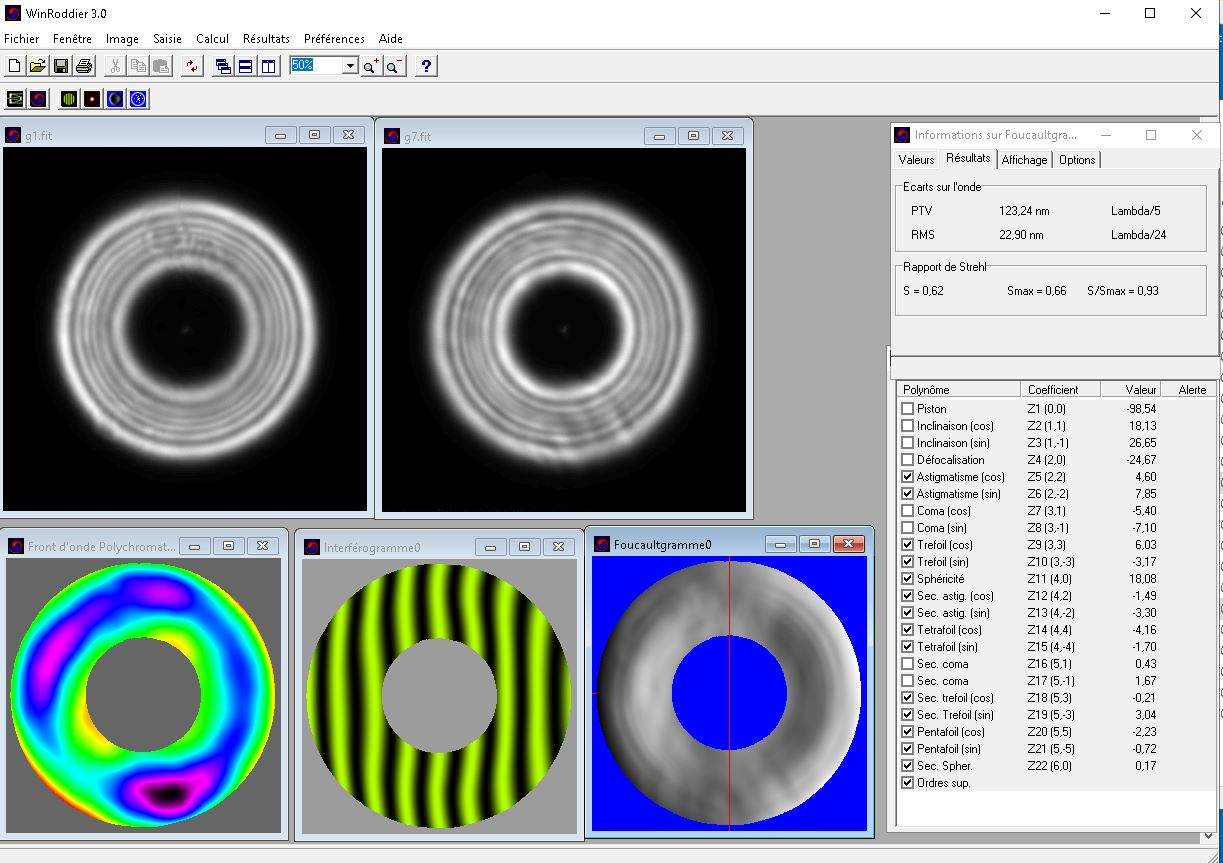

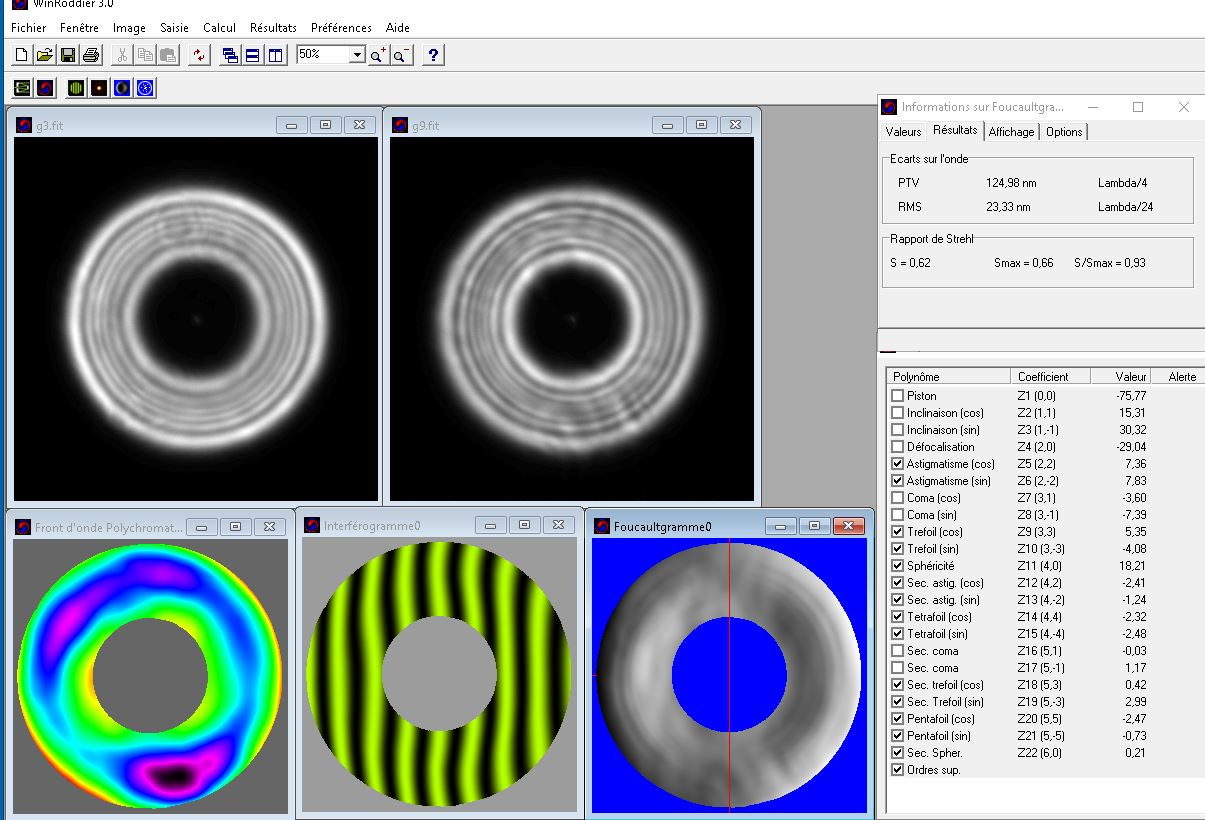

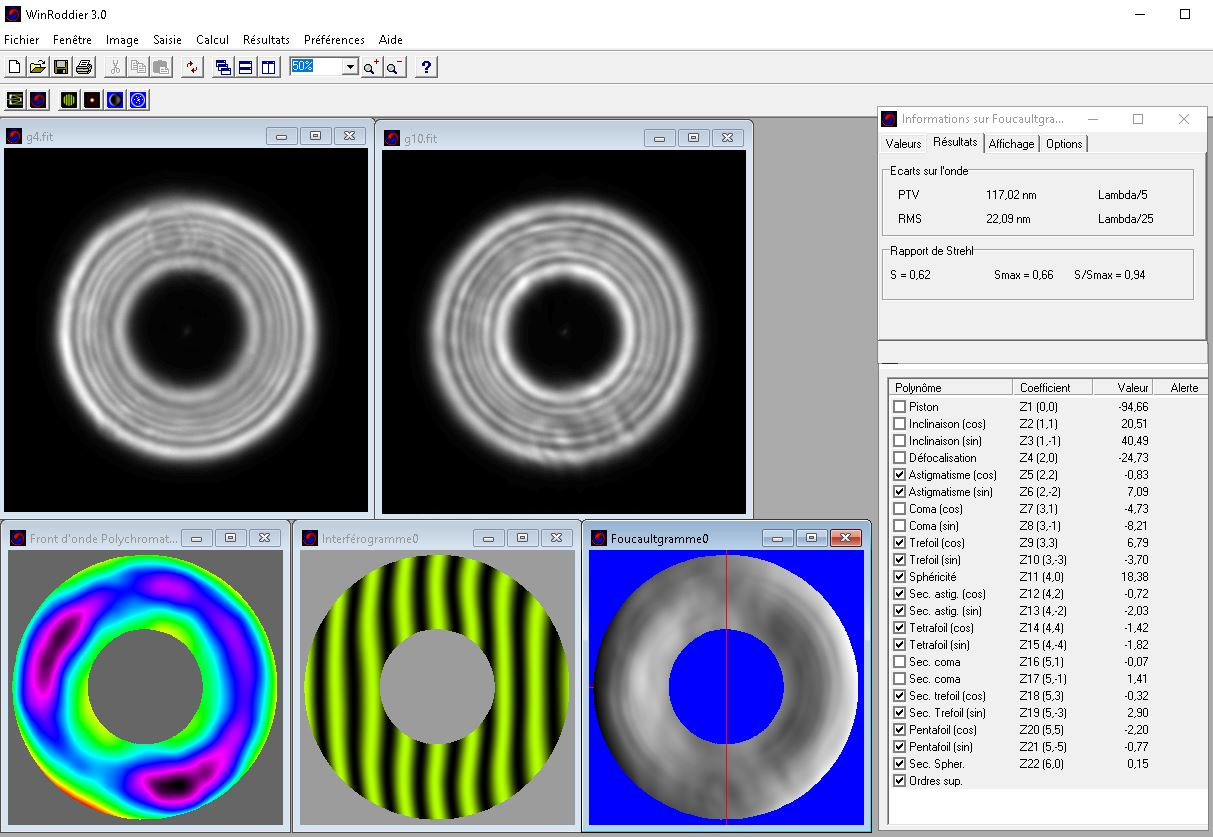

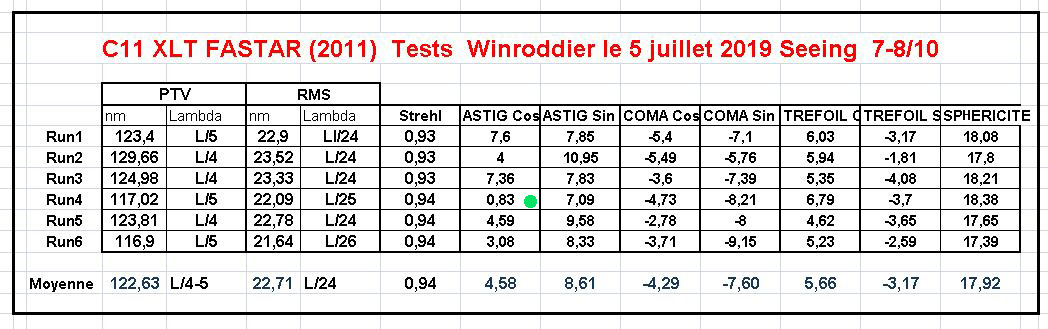

Les 6 Run en 15 mn , heure centrale 23h16TU , donc seeing stable tout au long des prises de vue 7-8/10 , Véga est à 78° .
Prise de vues de 6 Runs des couples intra/extra , 60s ,stacking des 630 images sans aucun traitement ! .

Les paramètres essentiels !

- 3h de mise en T°c , 2 ventilos souffl/aspir , delta T au moment des Runs, 0.3 °c
- Hauteur de l'étoile ici, Test sur étoile Véga à 78°
- collimation parfaite , ( prendre son temps , a été effectuée avec la caméra au foyer )
- le Seeing était quasi constant à 7-8/10
- pas de poussières sur capteurs/filtre de la cam
- pas ou minimum de veine d'air
- il faudrait utiliser un filtre vert ( et renseigner le logiciel )
- dé focalisation intra/extra au focuser pas au bouton de map pour ne pas bouger le primaire (sur S-C)
- exactitude au plus près des tailles de donnuts intra/extra avec superposition de mires circulaires
- le temps total des prise de vue des couples intra/extra était de 15mn
- durée de pose 60s
- empilage de TOUTES les frames (autostakkert)
- aucun traitement (impératif), seulement empilage de toutes les images du film
- au minimum 3 itérations dans le soft WinRoddier c'est à dire
3 images intra focale et 3 images extra focale
